เคเบิ้ลแกลนกันระเบิด (Explosion Proof Cable Gland)
เคเบิ้ลแกลนกันระเบิด (Explosion Proof Cable Gland) เป็นเคเบิ้ลแกลนชนิดพิเศษ ที่ผลิตมาเน้นความทนทานในการใช้งาน มักจะนิยมใช้กับพื้นที่เฉพาะหรือพื้นที่โรงงานอุตสาหกรรมที่มีความเสียง หรือเกิดอันตรายได้ถ้าหากเกิดประกายไฟ จึงจำเป็นต้องมีความปลอดภัยเป็นพิเศษ อาทิเช่น โรงงานปิโตรเลียม
เราจำหน่าย เคเบิ้ลแกลนกันระเบิด (Explosion Proof Cable Gland) ที่ทำจากโลหะคุณภาพสูงจาก OSCG สามารถใช้งานได้ดีทั้งภายในและภายนอกอาคาร
สอบถามข้อมูลเพิ่มเติม
เคเบิ้ลแกลน กันระเบิด รุ่น OS-A2F-U (Non-Armoured Cable)
Application : Non-Armoured Cable
- For use with non-armoured & braided armoured cable
- Flameproof & Increased safety
- Single compression
| Design Specification | BS 6121, IEC62444, EN 50262 |
| Compliance Standard | IEC/EN 60079-01 1, 7, 31 |
| ATEX Certification | Presafe 17 ATEX 11454X |
| IECEx Certification | IECEx PRE 17.0062X |
| Code of Protection | II2G Ex db IIC Gb,Ex eb IIC Gb, II2D Ex tb IIIC Db |
| Operating Temperature | -60 °C ~ 110° C |
| Regulation | Zone 1 &2, Gas Group IIA, IIB and IIC, Dust Group IIIA, IIIB and IIIC |
| Ingress Protection | IP66/67 IP68 available when requested only |
| Applicable Cable Specification | Non-armoured cable, Braided armoures cable |
| Gland Material | Nickel Plated Brass (Standard), Brass(Only), Stainless Steel (316L) |

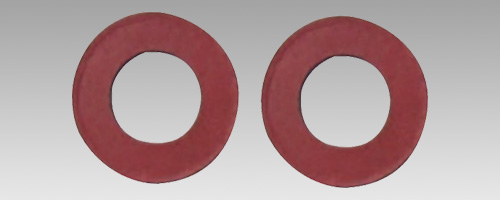

| Gasket (Washer) | Nylon(Standard), PTFE-Teflon(Option) |
| Packing | Silicone |
| Accessories (Optional) | Locknut, Sealing washer, Earth tag, Shroud, Serrated washer |
⬍⬌ เลื่อนเพื่อดูรายละเอียดสินค้าเพิ่มเติม
| Product Model | Entry Thread Size (M) | Thread Length(l)- Min | Cable Dia |
Hexagon Dimensions |
Weight (g) |
Length (L) |
||||
| Metrix | NPT | Option | Metrix | NPT | Option | |||||
| OS-A2F-U 16 | M16 | 1/2″ | M12/M20 | 15 | 15 | 15 | 3 ~ 7 | H24 x P26 | 72 | 29 |
| OS-A2F-U 16X | M16 | 1/2″ | M20 | 15 | 15 | 15 | 5 ~ 10.3 | H24 x P26 | 72 | 29 |
| OS-A2F-U 20 | M20 | 1/2″ | 3/4″ | 15 | 15 | 16 | 9 ~ 15.3 | H27 x P29 | 79 | 33 |
| OS-A2F-U 25 | M25 | 3/4″ | 1″ | 15 | 16 | 18 | 13 ~ 20 | H32 x P34 | 108 | 33 |
| OS-A2F-U 32 | M32 | 1″ | 1-1/4″ | 15 | 18 | 19 | 17 ~ 26.5 | H39 x P41.5 | 168 | 36 |
| OS-A2F-U 40 | M40 | 1-1/4″ | 1-1/2″ | 15 | 19 | 21 | 22 ~ 32 | H48 x P51 | 272 | 38 |
| OS-A2F-U 50 | M50 | 1-1/2″ | 2″ | 15 | 21 | 24 | 30 ~42 | H58 x P62 | 371 | 41 |
| OS-A2F-U 63 | M63 | 2″ | 2-1/2″ | 15 | 24 | 27 | 39 ~ 51 | H73 x P78 | 720 | 44 |
| OS-A2F-U 63X | M63 | 2-1/2″ | 15 | 27 | 46 ~ 55 | H73 x P78 | 600 | 44 | ||
| OS-A2F-U 75 | M75 | 2-1/2″ | 3″ | 20 | 27 | 30 | 54 ~ 61 | H85 x P90 | 950 | 48 |
| OS-A2F-U 75X | M75 | 3″ | 20 | 30 | 58 ~ 68 | H94 x P99 | 1070 | 49 | ||
| OS-A2F-U 90 | M90 | 3″ | 3-1/2″ | 25 | 30 | 32 | 66 ~ 78 | H103 x P109 | 1480 | 53 |
| OS-A2F-U 100 | M100 | 3-1/2″ | 4″ | 25 | 32 | 32 | 77 ~ 89 | H112 x P120 | 2250 | 54 |
| OS-A2F-U 115 | M115 | 4″ | 25 | 32 | 88 ~ 101 | H125 x P135 | 2400 | 54 | ||
สอบถามข้อมูลเพิ่มเติม
เคเบิ้ลแกลน กันระเบิด รุ่น OS-E1UF (Anytype of Armoured Cable)
Application : Any Type of Armoured Cable
- For use with any type of armoured cable
- Outdoor & Indoor use
- Flameproof & Increased Safety
- EMC Cable Gland. (360° Contact) – EMC tested
- Reduce the effect of coldflow characteristics
- Double Compression
| Design Specification | BS 6121, IEC62444, EN 50262 |
| Compliance Standard | IEC/EN 60079-01 1, 7, 31 |
| ATEX Certification | Presafe 17 ATEX 11456X |
| IECEx Certification | IECEx PRE 17.0063X |
| Code of Protection | II2G Ex db IIC Gb,Ex eb IIC Gb, II2D Ex tb IIIC Db |
| Operating Temperature | -60 °C ~ 110° C |
| Regulation | Zone 1, 2, 21&22, Gas Group IIA, IIB and IIC |
| Ingress Protection | IP66/67 IP68 available when requested only |
| Applicable Cable Specification | All Type of armoured cable |
| Gland Material | Nickel Plated Brass (Standard), Brass(Only), Stainless Steel (316L),Aluminum |
| Gasket (Washer) | Nylon(Standard), PTFE-Teflon(Option) |
| Packing | Silicone |
| Accessories (Optional) | Locknut, Sealing washer, Earth tag, Shroud, Serrated washer |
⬍⬌ เลื่อนเพื่อดูรายละเอียดสินค้าเพิ่มเติม
| Product Model | Entry Thread Size (M) | Minimum Thread Length (l) | Cable Dia | Armour Size | Hexagon Dimensions |
Weight (g) |
Length (L) |
||||||
| Metrix | NPT | Option | Metrix | NPT | Option | Inner ‘A’ | Outer ‘B’ | Wire | Braid | ||||
| OS-E1UF 16 | M16 | 1/2″ | M20 | 15 | 15 | 15 | 5.0 ~ 15.5 | 9.0 ~ 15.5 | 0.9 ~ 1.25 | 0.05 ~ 0.8 | H25 x P27 | 137 | 56 |
| OS-E1UF 20 | M20 | 1/2″ | 3/4″ | 15 | 15 | 16 | 7.5 ~ 15.2 | 14.0 ~ 20.5 | 0.9 ~ 1.25 | 0.05 ~ 0.8 | H31 x P34 | 212 | 63 |
| OS-E1UF 25 | M25 | 3/4″ | 1″ | 15 | 16 | 18 | 13.0 ~ 19.6 | 17.0 ~ 26.0 | 1.25 ~ 1.6 | 0.05 ~ 0.8 | H37 x P40 | 325 | 68 |
| OS-E1UF 32 | M32 | 1″ | 1-1/4″ | 15 | 18 | 19 | 16.5 ~ 26.2 | 24.0 ~ 33.5 | 1.6 ~ 2.0 | 0.05 ~ 1.2 | H47 x P50 | 570 | 75 |
| OS-E1UF 40 | M40 | 1-1/4″ | 1-1/2″ | 15 | 19 | 21 | 23.0 ~ 32.3 | 30.0 ~ 41.5 | 1.6 ~ 2.0 | 0.05 ~ 1.2 | H56 x P60 | 876 | 83 |
| OS-E1UF 50 | M50 | 1-1/2″ | 2″ | 15 | 21 | 24 | 29.0 ~ 41.5 | 38.0 ~ 50.0 | 1.8 ~ 2.5 | 0.05 ~ 1.2 | H70 x P75 | 1445 | 89 |
| OS-E1UF 63 | M63 | 2″ | 15 | 24 | 39.0 ~ 50.0 | 45.0 ~ 60.0 | 1.8 ~ 2.5 | 0.05 ~ 1.2 | H77 x P82 | 1740 | 98 | ||
| OS-E1UF 63X | M63 | 2-1/2″ | 15 | 27 | 46.0 ~ 55.0 | 55.0 ~ 66.0 | 1.8 ~ 2.5 | 0.05 ~ 1.2 | H82 x P88 | 1907 | 98 | ||
| OS-E1UF 75 | M75 | 2-1/2″ | 20 | 27 | 52.0 ~ 61.0 | 58.0 ~ 72.0 | 1.8 ~ 2.5 | 0.05 ~ 1.2 | H92 x P100 | 3270 | 109 | ||
| OS-E1UF 75X | M75 | 3″ | 20 | 30 | 59.0 ~ 67.0 | 66.1 ~ 79.0 | 1.8 ~ 2.5 | 0.05 ~ 1.2 | H98 x P106 | 2912 | 109 | ||
| OS-E1UF 90 | M90 | 3″ | 3-1/2″ | 25 | 30 | 32 | 66.0 ~ 80.0 | 72.0 ~ 90.0 | 1.8 ~ 3.0 | 0.05 ~ 1.6 | H110 x P120 | 4600 | 111 |
| OS-E1UF 100 | M100 | 3-1/2″ | 4″ | 25 | 32 | 32 | 76.0 ~ 90.5 | 84.0 ~ 101.5 | 1.8 ~ 3.0 | 0.05 ~ 1.6 | H125 x P135 | 5500 | 123 |
| OS-E1UF 115 | M115 | 4″ | 25 | 32 | 88.0 ~ 102.0 | 100.0 ~ 116.0 | 1.8 ~ 3.0 | 0.05 ~ 1.6 | H135 x P143 | 5500 | 123 | ||
สอบถามข้อมูลเพิ่มเติม
คุณสมบัติสำคัญของ เคเบิ้ลแกลนกันระเบิด ของเรา
มีความทนทาน ไม่เป็นสนิม การผุกร่อน กรดอ่อน น้ำมัน ได้ดีเยี่ยม
ป้องกันเปลวไฟ และเพิ่มความปลอดภัยในการใช้งาน
ผลิตจากทองเหลืองและชุบด้วยนิกเกิล คุณภาพสูง
ผ่านมาตรฐานในการป้องกันน้ำและฝุ่น ในระดับ IP66/67
ทนอุณหภูมิ ใช้งานได้ตั้งแต่ -60 ° C สูงสุด 110 ° C,
ใช้งานได้ง่าย ติดตั้งได้ง่าย
สามารถใช้งานได้ทั้งภายในและภายนอกอาคาร
มีให้เลือกใช้ ทั้ง 3 เกลียวที่เป็นที่นิยม (M, NPT) มีทั้งรุ่นที่ใช้กับสายหุ้มฉนวน (OS-E1UF) และไม่หุ้ม (OS-A2F-U)
รู้จักกับเคเบิ้ลแกลน กันระเบิด (Explosion Proof Cable Gland)
เคเบิ้ลแกลน กันระเบิด (Explosion Proof Cable Gland) เป็นอีกชนิดหนึ่งของเคเบิ้ลแกลน ที่ใช้ในการติดตั้งในระบบไฟฟ้า มักจะนำไปติดตั้งในสถานที่พิเศษ ที่มีความเสี่ยงเป็นพิเศษ เช่น อุตสาหกรรมน้ำมัน ปิโตรเลี่ยม ที่ต้องการความปลอดภัยเป็นพิเศษ
เคเบิ้ลแกลน กันระเบิด ผลิตจาก ทองเหลืองชุบนิกเกิล มีความทนทาน เงางามสวยงาม และเคเบิ้ลแกลนรุ่นนี้ก็มีคุณสมบัติพิเศษ คือ มีความทนทานเป็นพิเศษ การป้องกันเปลวไฟ ซึ่งจะช่วยลดอุบัติเหตุที่อาจจะเกิดขึ้นจากเปลวไฟ หรือสะเก็ดไฟ
สำหรับการติดตั้ง เคเบิ้ลแกลนกัะนระเบิด เพียงหมุนเกลียวออกและนำสายไฟสอดเข้าไปในช่องของตัวเคเบิ้ลแกลน ทำการล็อคกับอุปกรณ์ไฟฟ้าชิ้นอื่นด้วยเกลียว และขันให้แน่น ก็จะยึดสายไฟสายไฟได้อย่างแน่น ไม่หลุดออกจากจุดที่ติดตั้งได้ และตัวเคเบิ้ลแกลนก็ยังมีความสามารถในการป้องกันน้ำและฝุ่นในระดับ IP66 จึงช่วยป้องกันไม่ให้สิ่งแปลกปลอมต่างๆ ที่จะเล็ดลอดเข้าไปภายในกล่องได้ จากจุดที่ติดตั้งอุปกรณ์
